基于PHOTOMOD土方量计算方案
PHOTOMOD中国
金狮贵宾会3420055（上海）信息技术有限公司
作者：石文海
概述：本文提供的土方量计算方案是基于PHOTOMOD中自带的土方量计算方法进行的土方量计算；通过PHOTOMOD对土方量计算区域的航摄影像进行空三加密出高精度成果，基于空三成果提取点云数据，利用点云数据构DEM，从而利用DEM通过PHOTOMOD自带的计算土方量工具计算出需要区域的土方量（DEM/DTM法）。
实例
一、PHOTOMOD空三加密出高精度数据

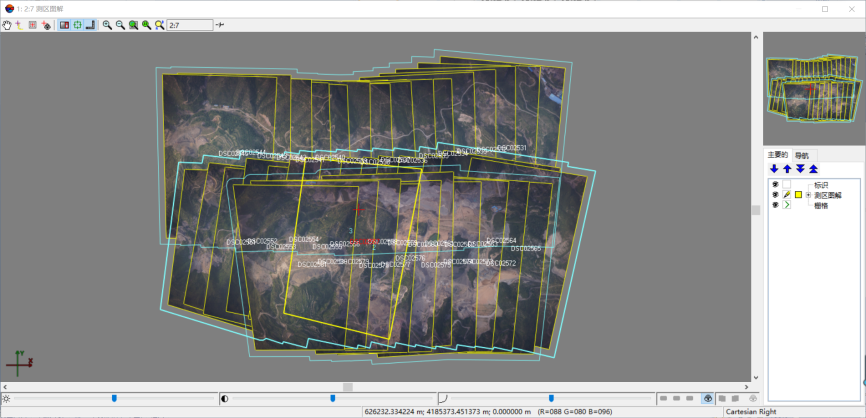

测区概况

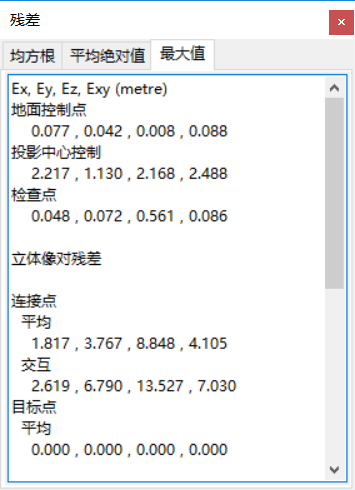

空三加密并平差后，控制点和检查点精度达到要求，保存平差结果。
二、生成DEM
①计算点云

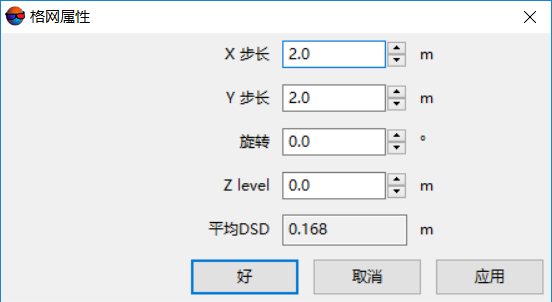

在PHOTOMOD里，菜单“地形”—“点”—“自动计算点”，点云的提取的格网步长（距离），可根据测区具体情况设置。平坦区域5m—10m；地形起伏大的区域1m—3m，或者更。⒁獠荒苄∮诘孛娣直媛示托。

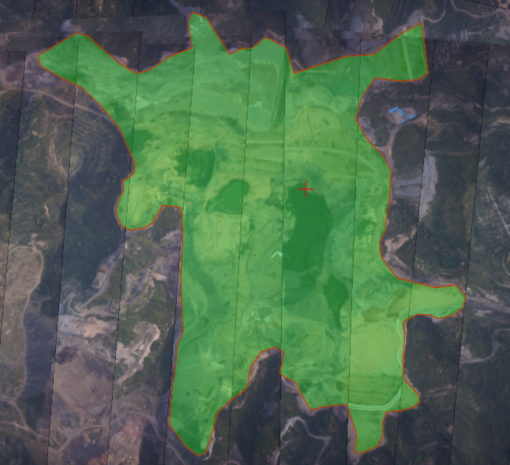

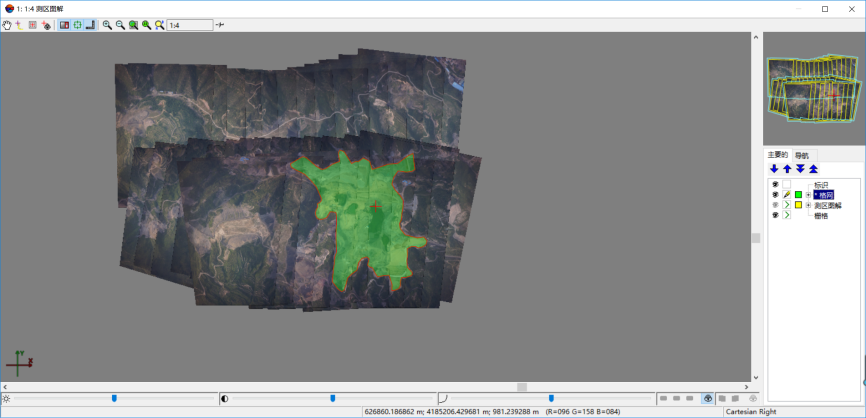

选取格网区域（即土方量计算区域）

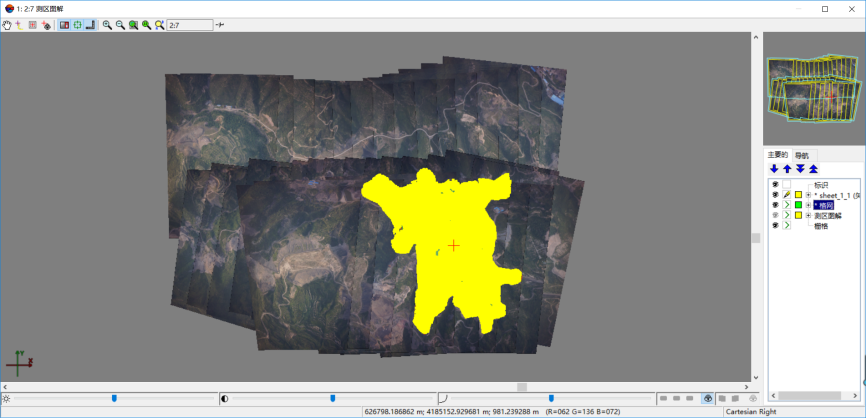

提取点云结果

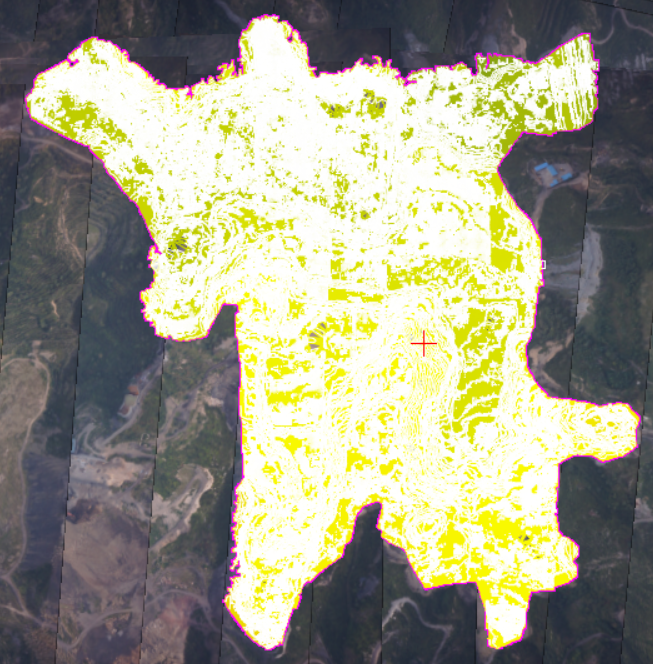

②由点云构TIN
③由TIN生成DEM
三、由DEM计算土方量

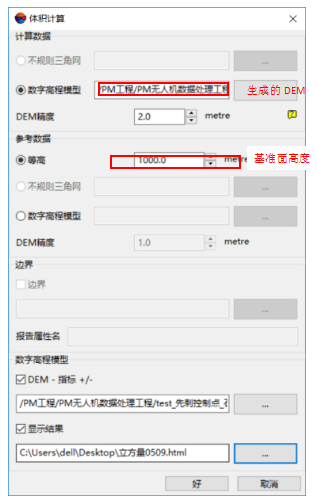

在“地形”—“数据高程模型”—“计算立方量”，弹出“体积计算窗口”

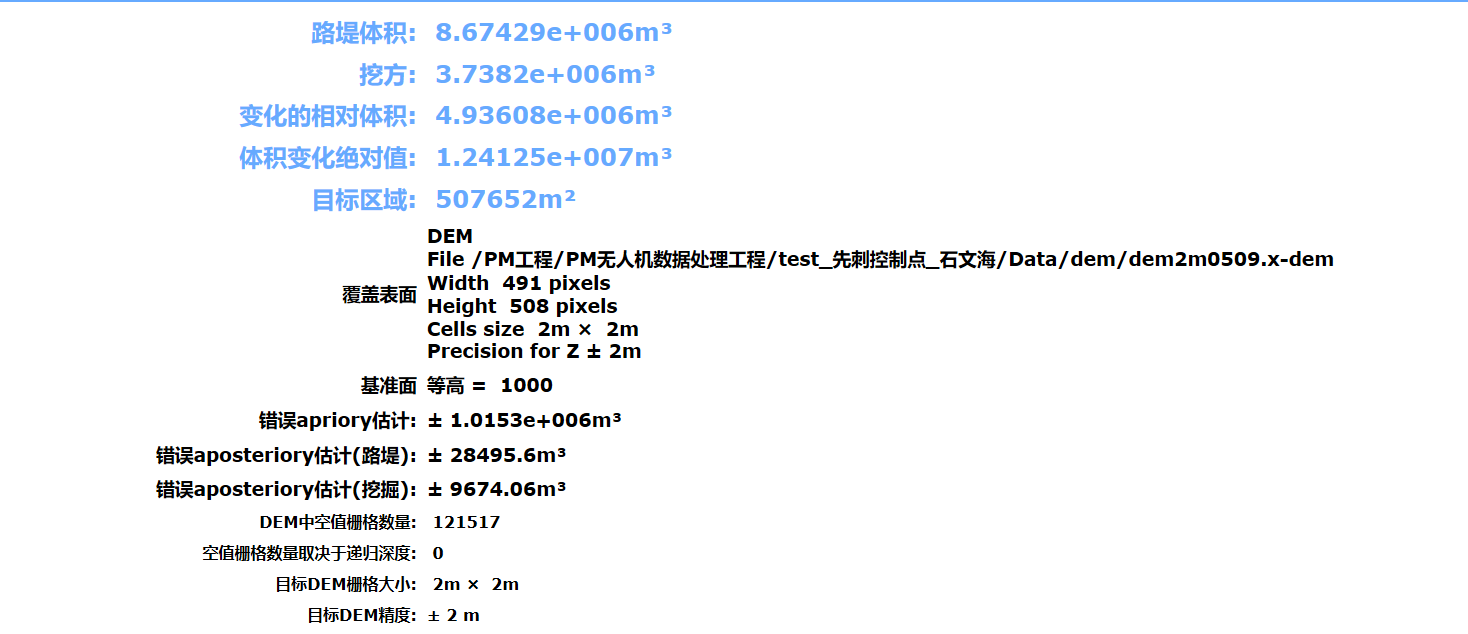

土方量计算结果
路堤体积：高于1000米高程的土方量；挖方：低于1000米高程的土方量；体积变化绝对值：=路堤体积+挖方；目标区域：测区总面积。

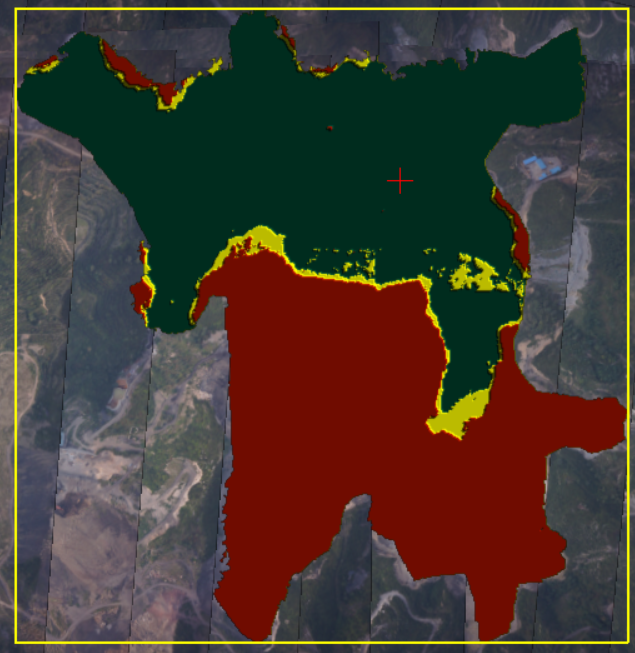

下图是计算立方量后的效果图，分成3层：暗水色为低于1000米区域，黄色为1000米区域，红色为高于1000米区域。
